Технологии маркировки. Каплеструйный маркиратор CIJ

Промышленная маркировка – сейчас невозможно представить современный мир без этого небольшого процесса. Маркируется практически вся продукция, производимая в мире — продукты питания, бытовая химия, автомобильные запчасти, стройматериалы, электронные компоненты и печатные платы и многое другое.

Continuous InkJet

CIJ (Continuous InkJet) – это технология струйной печати, в которой одна струя дробится на капли и под действием высокого напряжения отклоняется от траектории полета. В наших странах данную технологию прозвали «каплеструйной». Отсюда и название типов маркираторов – каплеструйный маркиратор (continuous inkjet).

Разберем принцип печати более подробно.

В современных каплеструйный маркираторах довольно сложная гидросистема. В принтере используются два бака, один для краски, другой для растворителя, а в некоторых аппаратах есть еще и третий бак (миксерный резервуар) в котором краска смешивается с растворителем. Растворитель используется для поддержания оптимальной вязкости чернил в системе. Этот процесс происходит автоматически.

Насос забирает краску из бака с краской или миксерного резервуара и создает давление в чернильной системе. Используя данные с датчика давления, электроника принтера поддерживает постоянное давление. Электроника маркиратора так же регилироет добавку растворителя в краску для обеспечения оптимальной вязкости чернил т. к. в процессе работы маркиратора из краски испаряется растворитель. Через систему трубок, краска поступает к пьезоэлектрическому генератору капель, а после него к сопловому элементу (сопло), которое образует струю. Диаметр сопла составляет от 30 до 80 микрон в зависимости от конфигурации принтера.  Генератору капель создает вибрации с определенной частотой, которые передаются на сопло и на выходе из сопла, струя дробиться на отдельные капли – отсюда и название «каплеструйный». Затем уже отдельные капли проходят через два ряда электродов. Первый – заряжающие электроды, проходя через которые, отдельные капли получают определенный заряд. Второй – отклоняющие электроды (напряжение на них может достигать 15 кВ), проходя через которые, заряженные капли отклоняются от траектории своего полета. Капли, которые не получили заряд улавливаются специальной трубкой ловушкой и возвращаются в чернильную систему.

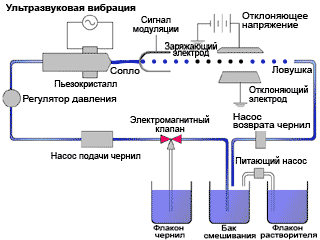

ПРинцип работы каплеструйного маркиратора

Преимущества каплеструйной маркировки

  • Надежность – технология хорошо отлажена и такие маркираторы рассчитаны на круглосуточную работу

  • Низкая стоимость отпечатка – не менее 90 млн. символов на одном литре краски

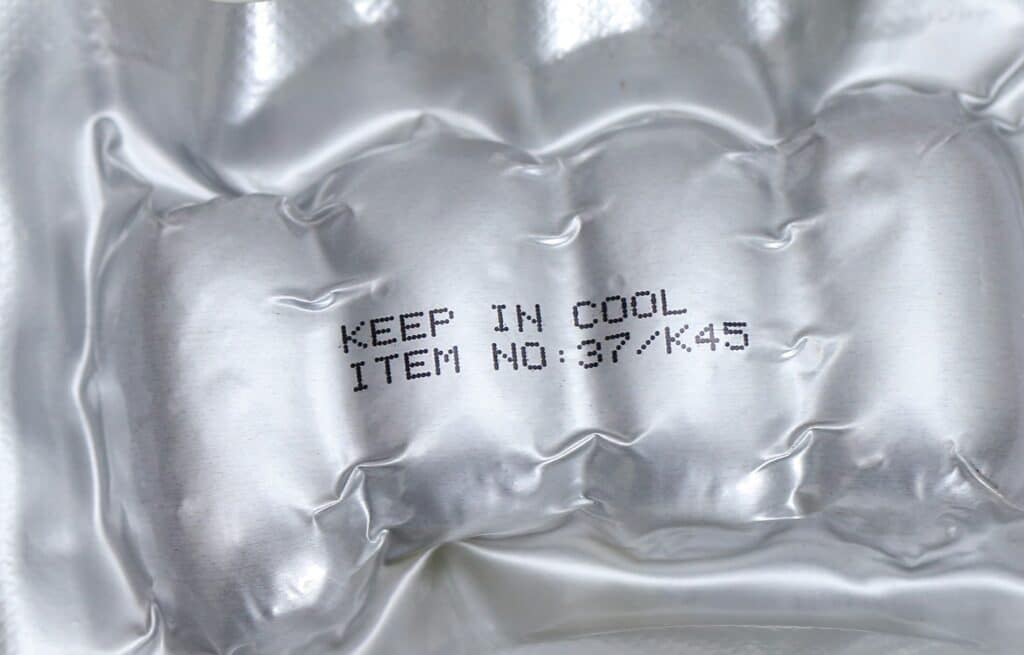

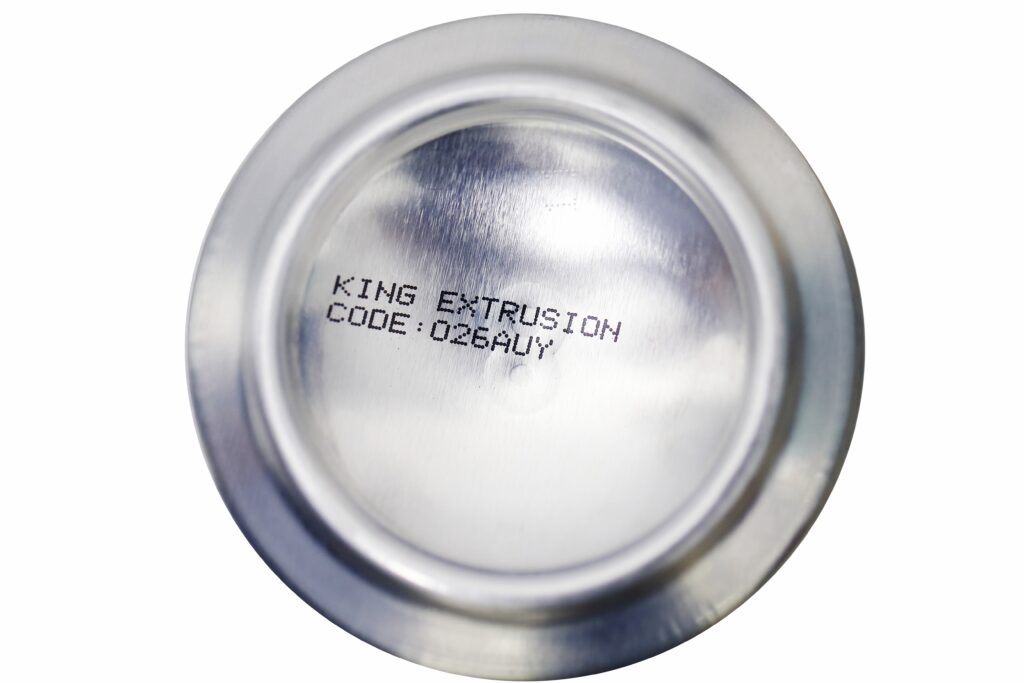

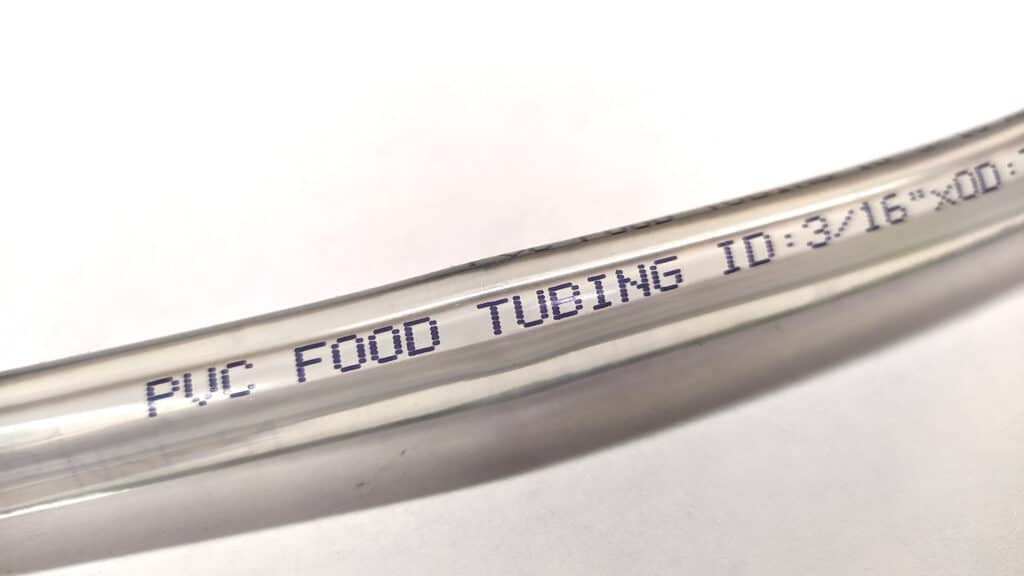

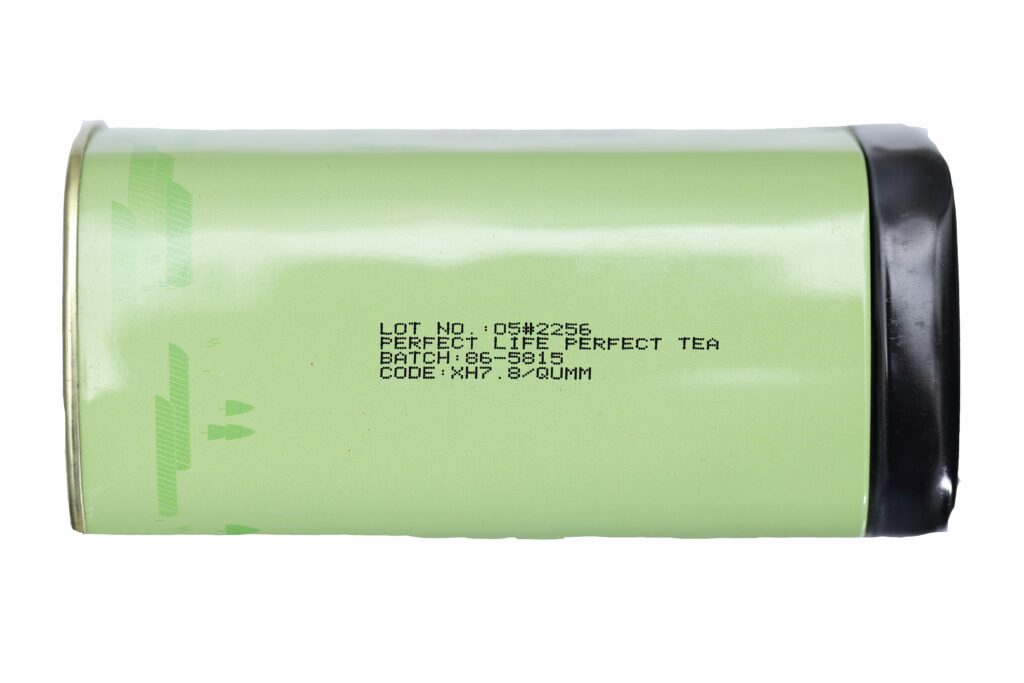

  • Печать на любых поверхностях – существует огромное количество красок, практически для любых задач

  • Бесконтактное нанесение информации – расстояние до поверхности маркировки до 5 см

  • Высокая скорость печати – до 900 м/мин

Как и любые технологии, CIJ имеет недостатки

  • Сложная чернильная система – большое количество трубок и электромагнитных клапанов

  • Необходимость периодического технического обслуживания

  • Загрязнение печатающей головки – необходимо периодически мыть печатавшую головку специальной промывочной жидкостью

Несмотря на все недостатки, каплеструйная маркировка считается наиболее универсальной и дешевой. Пока ни одна другая технология не смогла заменить ее.
