Термоструйные маркиратор Sojet Elfin 1S. Маркировка мела. Микро конвейер.

Наши партнеры из города Кривой Рог обратились к нам для решения задачи по маркировки кусочков мела. Необходим был маркиратор и небольшой конвейер, было предоставлено техническое задание. Образцы мела были предоставлены нашей команде.

Термоструйный маркиратор Sojet Elfin 1S

С подбором маркиратора никаких проблем не возникло, для этой цели прекрасно подошел термоструйный маркиратор Sojet Elfin 1S. Данный принтер использует технологию печати Hewlett-Packard TIJ 2.5 и может обеспечить высокое качество печати с разрешением до 600 DPI, не требует обслуживания и имеет возможность быстрой смены цвета маркировки.

Термоструйный маркиратор Sojet Elfin IS

Выбор конвейера.

К сожалению, нам не удалось найти небольшой конвейер для такой задачи, готовых решений не производят, а большие транспортеры стоят гораздо дороже. Было принято решение спроектировать и собрать его самим. Для материала рамы отлично подошел алюминиевый станочный профиль сечением 20 мм. Все дополнительные части были напечатаны на 3д принтере так как изготавливать их из алюминия достаточно дорого, а проект должен быть бюджетным.

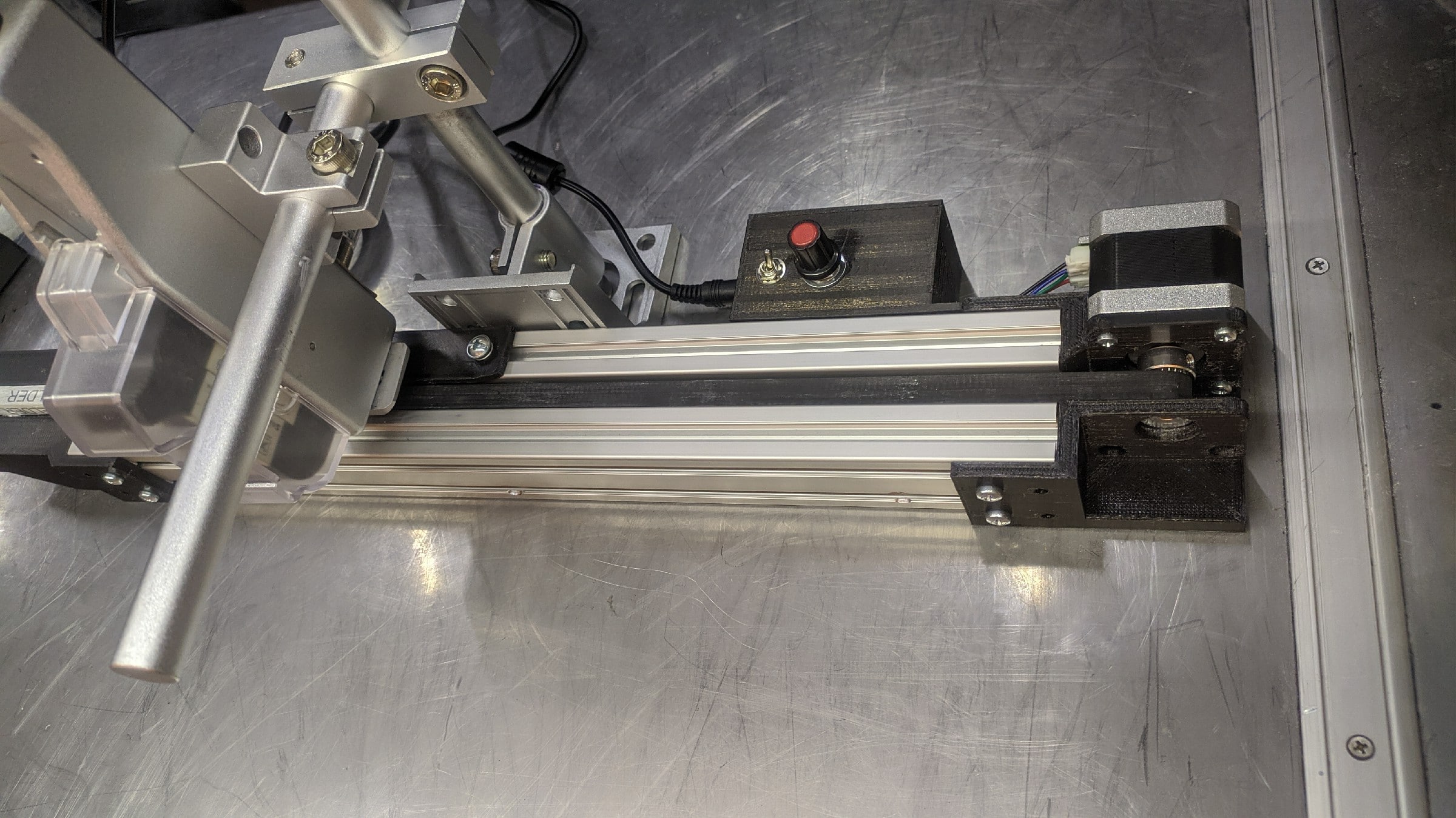

Микроконвейер разработки компании Elengi

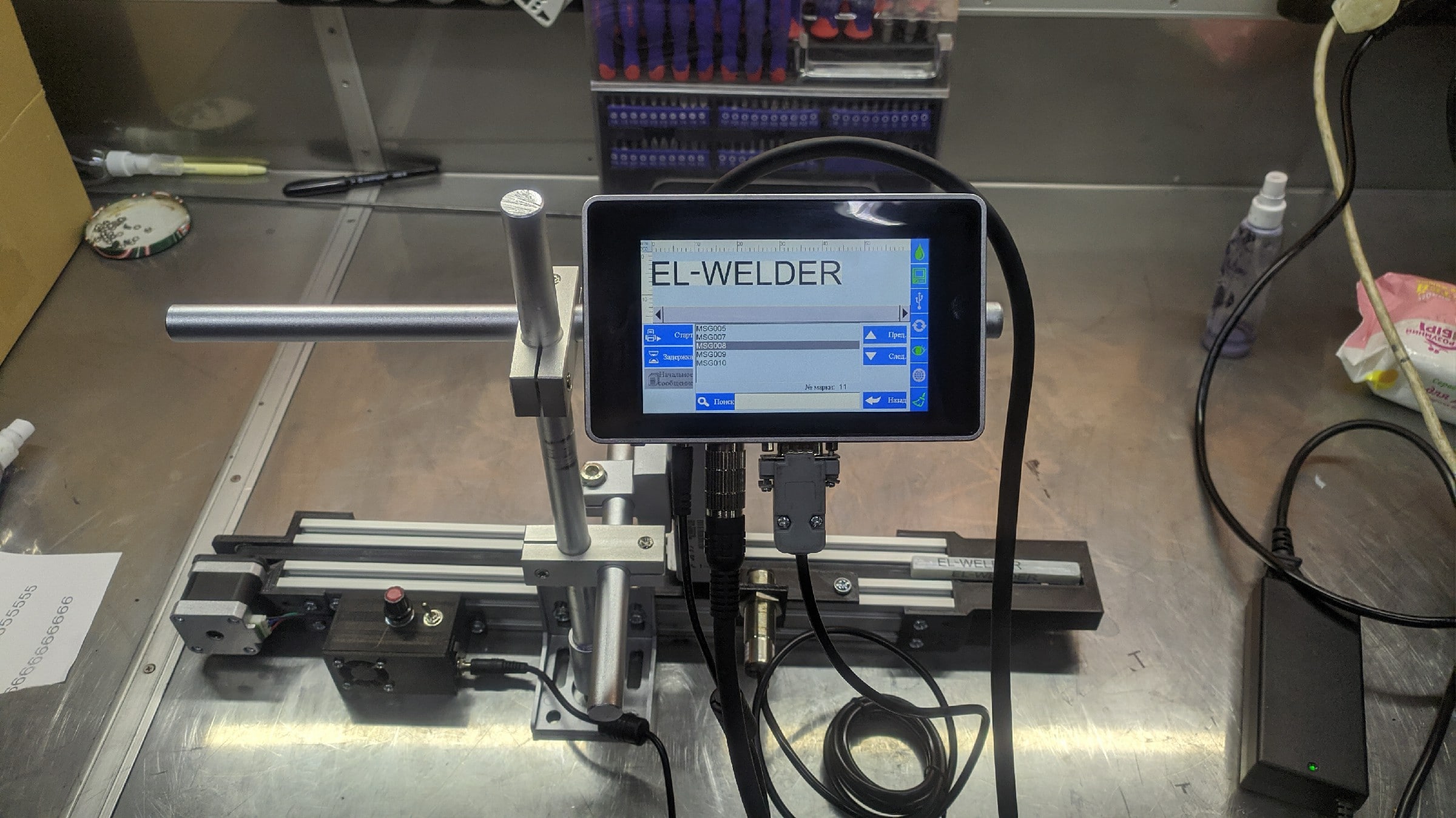

Микроконвейер разработки компании Elengi с маркиратором Sojet Elfin 1S

Микроконвейер разработки компании Elengi

Микроконвейер разработки компании Elengi

Изготовление заняло около двух с половиной недель. Наши специалисты прозвали его «микро конвейер» из-за его маленьких размеров.

Характеристики конвейера:

  • Длинна по ленте – 500мм

  • Ширина по ленте – 12мм

  • В конструкции применен шаговый двигатель

  • Скорость движения – около 14 м/мин

  • Дополнительные функции – реверс, плавный пуск и остановка.

В результате получилось очень компактное и бюджетное решение.

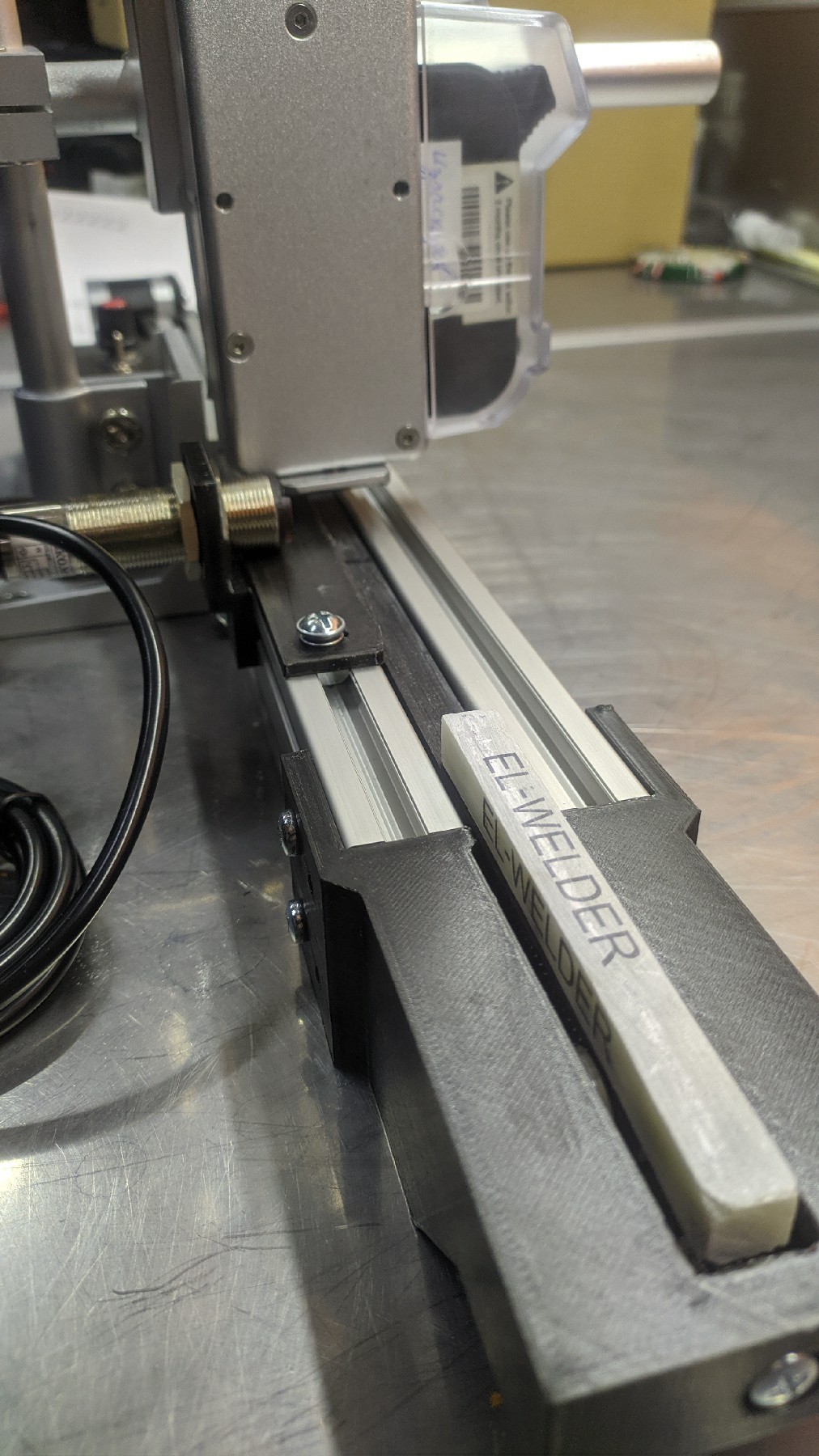

Микроконвейер разработки компании Elengi с маркиратором Sojet Elfin 1S

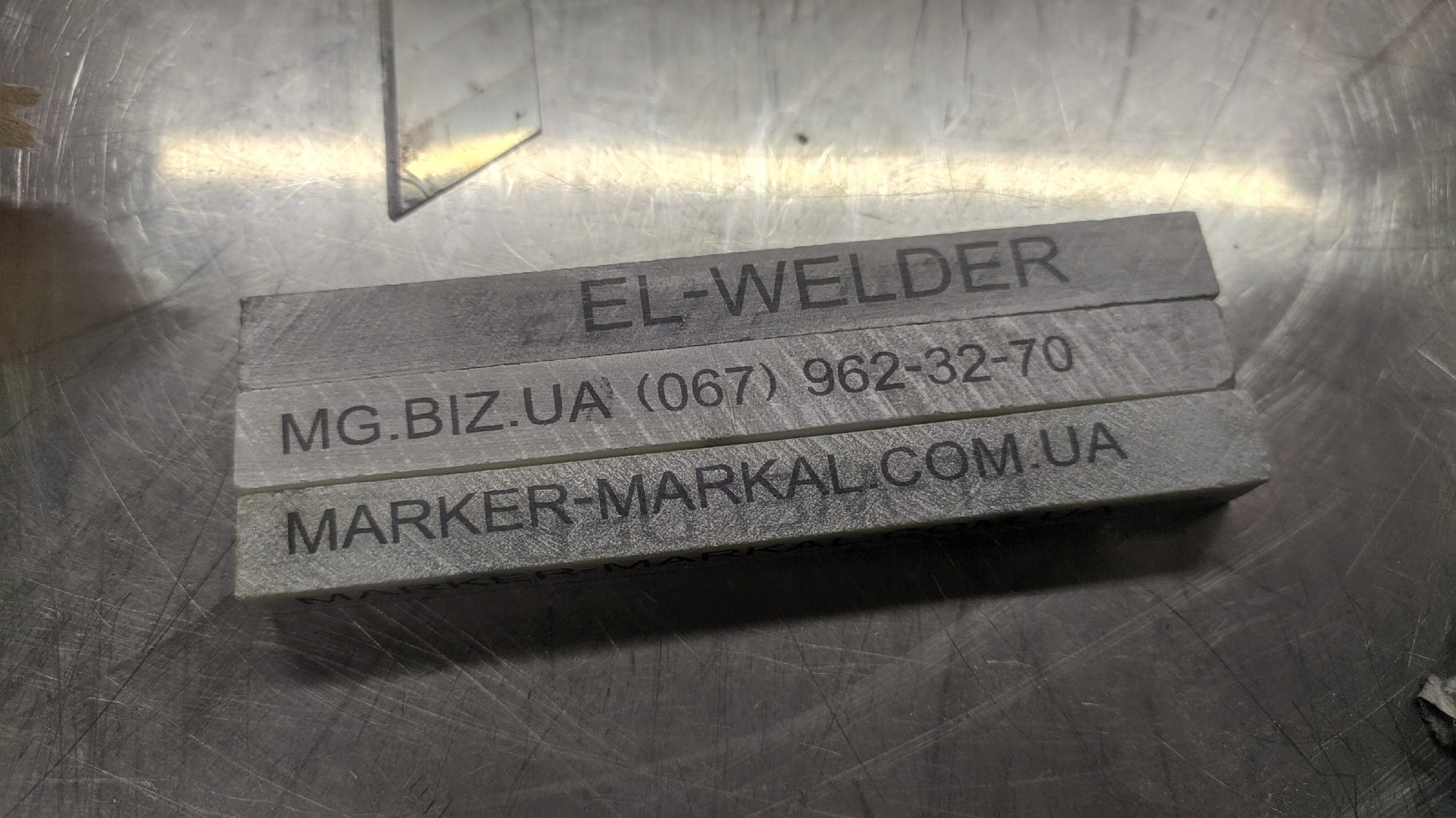

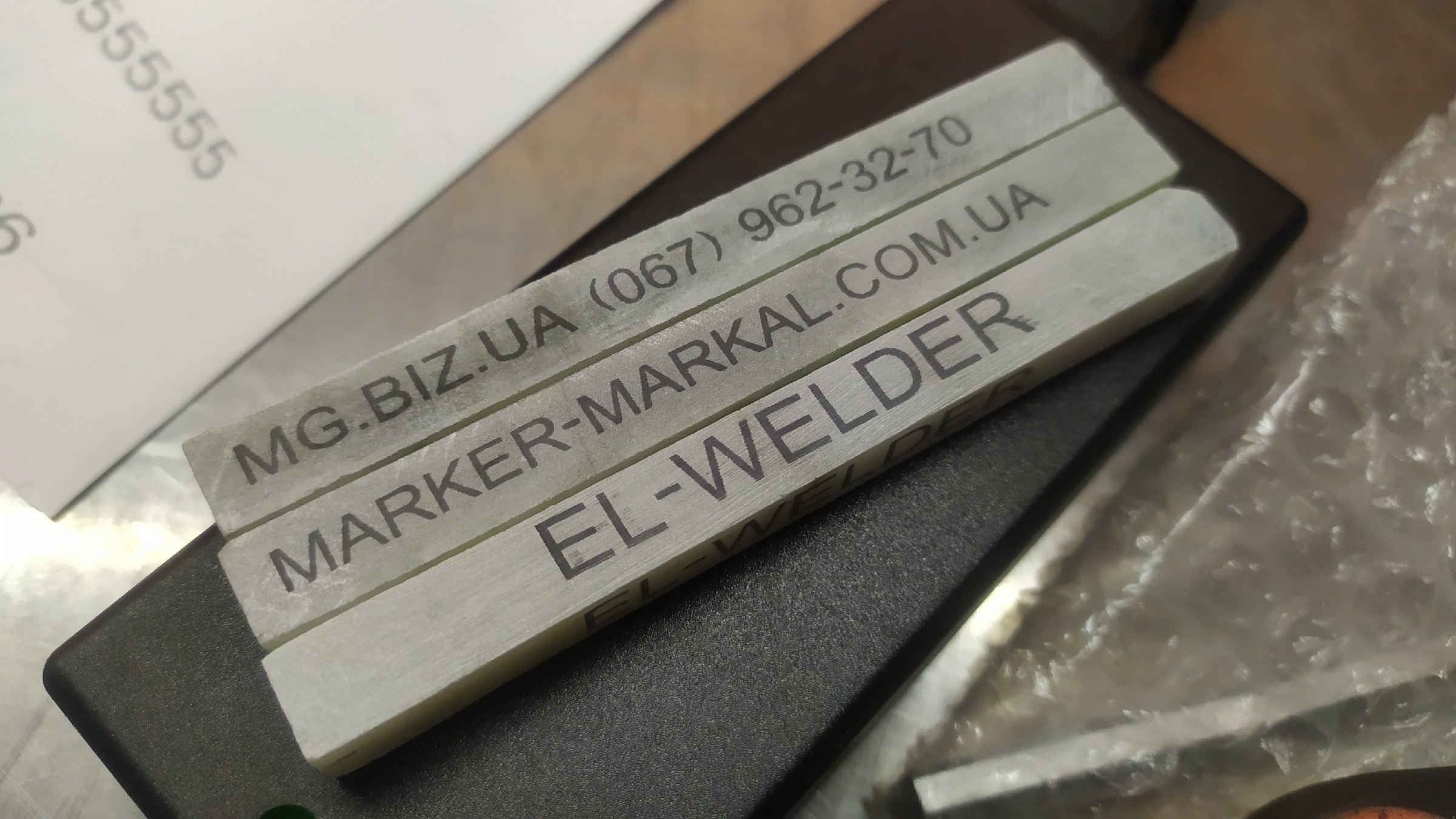

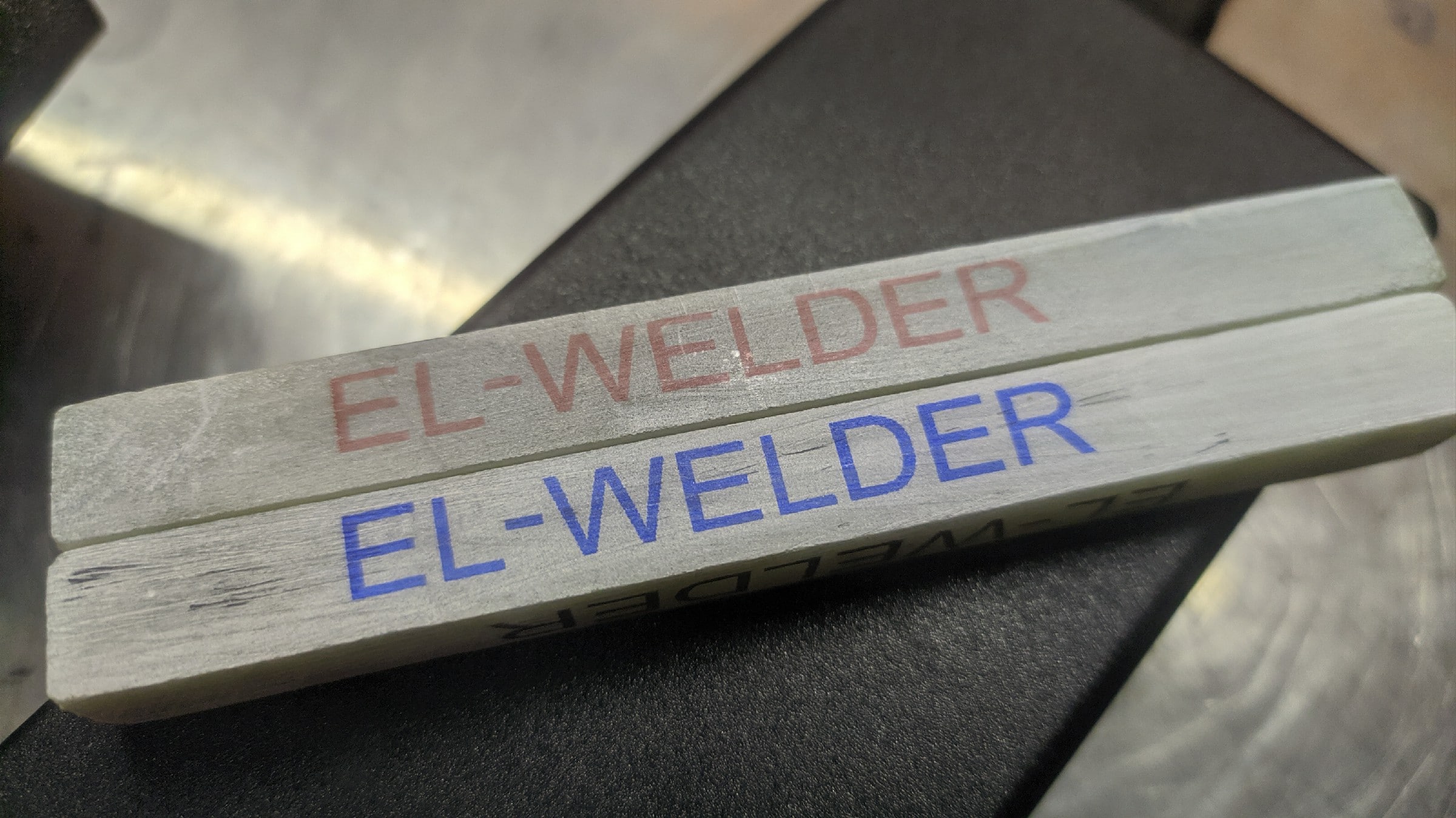

Примеры маркировки

Термоструйный маркиратор Sojet Elfin IS пример маркировки Термоструйный маркиратор Sojet Elfin IS пример маркировки Термоструйный маркиратор Sojet Elfin IS пример маркировки
